大学校园安防监控解决方案

 一.系统概述
　　由于现在大学校园占地面积较大，给安防监控管理工作带来很大难度，随着教育设施和场所安全防范要求的提高，学院决定改变以往保安人力巡查的手段，改用现代化的高科技数字监控产品来完成校园内安全监控工作。
　　二.系统设计的优势与特点

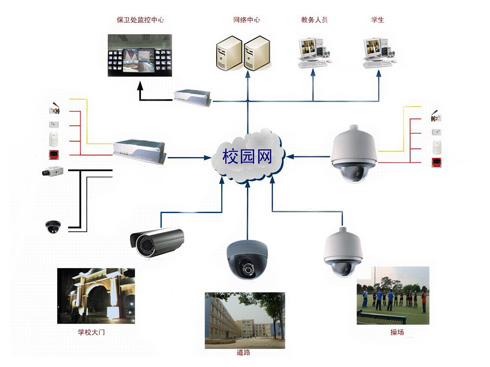

　　该大学的安全防范系统应该具有数字化、网络化、集成化的特点。用三星的硬盘(SPR-4416P)主机进行实时数字录像。图像信号通过硬盘录像主机上的多目地址，图像信号可以经过压缩使用TCP/IP协议在局域网或在Internet上网络共享，可以在任何上网的地方，方便授权用户的计算机通过网络进行监控及控制。数字监控网络系统具有较高的可用性、可靠性和先进性。监控中心通过AB矩阵与监视墙及数字硬盘录像机的良好配合，形成一个严密完善的监控体系。
　　三.闭路电视监控系统的监控功能
　　1、技术要求
　　根据该大学安全防范系统的要求，需要分部分对动态画面进行监控和录像。本系统设计的监控点为44个,现需安装前端摄像机的为32个点，余下的12个点只布线至点位，暂不安装设备。
　　闭路监控系统采用彩色电视监控系统。
　　闭路电视监控系统由前端设备、传输线路、控制、显示与记录几部分构成。通常CCTV系统由以下部分组成：
　　产生图像的摄像机或成像装置(前端设备)
　　图像的传输与控制设备(传输设备)
　　图像的处理与显示装置(终端主控设备)
　　2、监控工程要求
　　各监视部位的视频信号通过视频电缆传送到控制室，接入硬盘录像机的输入端，通过编程可归类将不同区域的视频信号输出到显示器上进行自动定格监视(便于管理)，在显示器上同时显示对应画面图像的摄像机编号。保安员若监视到某一部位可疑或想看到某一摄像机的图像，可在主控键盘上点击该部位的摄像机图标或编号，将其图像切换到大屏幕(液晶背投)，并可进行手动录像。
　　四、系统详细说明
　　1、 前端设备的构成
　　2、传输设备
　　传输分配部分的作用是将摄像机输出的视频(有时包括音频)信号馈送到监控中心机房或其他监控点。
　　在本CCTV传输系统中，视、音频信号和控制信号的传输方式有传统的模拟传输和数字化的宽带网络传输。
　　其主要包括下面几部分：
　　(1)视频信号的传输
　　视频信号采用视频传输方式，用75欧姆同轴电缆传输，当彩色闭路基带信号在6MHZ点的不平坦度和彩色闭路基带信号在5.5MHZ点的不平坦度大于3db时,增加电缆均衡器,当大于6db时增加电缆均衡放大器。因此统一采用多屏蔽网的同轴电缆单独把摄像机的信号直接传到监控室设备，距离在500米范围内采用SYV-75-5的同轴电缆，超过200米的范围时考虑加放大器，摄像机端与同轴电缆的连接采用压接专用的BNC头。距离超过500米范围采用SYV-75-7的同轴电缆，中间接视频放大器
　　(2)电源的传输
　　由于校园监控范围较大，监控点的位置又较为分散且距离较远，所以供电电源采用由现场供电模式。
　　(3)控制信号的传输
　　监控中心发出的485控制信号通过一条2*1.0的屏蔽双绞线传送到各个解码器，最远可达1200米。
　　(4)数字化视频文件的宽带网络传输
　　硬盘录像机可以接入校区宽带网络，将压缩后的视频信号通过校区宽带网络传输到校区的分控点，由分控点的管理人员进行远程视频监视。这就实现了自动运转功能。
　　3、控制部分
　　控制部分的作用是在中控室。机房通过有关设备对系统的硬盘录像机和PC分配电力供应。
　　4、图像的处理和显示
　　图像处理是指系统传输的图像信号进行切换、记录、重放、加工和复制等功能。显示部分是使用监视器进行图像重现，有时还采用投影电视来显示其图像信号。图像处理和显示设备主要有：
　　(1)显示器：把送来的摄像机的信号重现成图像，现场和录像图像可满屏、顺序切换，可以以1、4、9、10、16画面显示。各种显示功能由硬盘录像机实现，本系统由2台19寸彩色显示器。
